ヒートパイプ


特徴

  • 標準外径φ6mm〜をとりそろえています。
  • 各種のヒートシンクとの組み付けが可能です。
  • 水-銅ヒートパイプ以外に銅合金、チタン等のヒートパイプをご提供できます。

用途

  • 半導体などの高密度高発熱体の冷却用
  • 放熱・均熱の熱移動
  • 300℃近い高温用、高耐食性の特殊用途

標準仕様

外径
φ6
φ6.35
φ9.52
φ12.7
φ15.88
φ19.05
φ22.22
  • φ22.22mmより大径もご相談いただけます。
  • 長さは、都度ご相談ください。
ヒートパイプの応用製品

熱を利用

複写機用ヒートロール

  • ロール軸長の温度分布を均一にする
  • ロール肉厚部分への実装が可能
  • 必要性能に応じてヒートパイプを最適設計

機械用均熱ロール

密閉型制御盤用のヒートパイプ式エアクーラーです。
オイルミストなどで汚れた環境に置かれる自動旋盤などの密閉型制御盤の内部発熱を放熱し、正常温度に保ちます。
材質 りん脱酸銅 リップルフィン
寸法 φ9.52×t0.8×l290, 340
作動液

均熱ロール用ヒートパイプ

ヒートパイプの使用方法

均熱ロールを使用した繊維機械

道路融雪用ヒートパイプ

温水や温泉水の廃熱を利用して路面を0℃以上の均熱に保ち融雪を行うヒートパイプです。路面全面が均熱となるため、部分的に雪が残りません。
材質 りん脱酸銅 リップルフィン
寸法 φ9.52×t0.8×l290, 340
作動液

均融雪用ヒーペル


熱を移動

放熱板付ヒートパイプ

  • 高密度小型半導体やノート型パソコンの冷却用など、銅管素材の開発・製造を行い高性能な製品をご提供します。
  • 標準外径φ6mm〜をとりそろえています。
  • 各種のヒートシンクとの組み付けが可能です。

放熱板付ヒートパイプ

半導体冷却用ヒートシンク

  • ヒートパイプ式ヒートシンクは、GTOサイリスタおよび、ダイオードから発熱する熱を吸収するブロック(入熱部)、熱を外気に放出する複数のフィン(放熱部)、及び入熱部から放熱部へ熱を伝えるヒートパイプにより構成されています。
  • ヒートパイプの高性能化により、従来のフロンを満たした気密タンクにサイリスタ自体を浸漬させる沸騰冷却方式と比べ、フロンの使用量を大幅に削減できます。また、パーフルオロカーボンは、オゾン層を破壊しないため、地球環境保全にも貢献します。
  • ご要望の熱性能に応じ、ブロック、フィンともアルミ製、銅製を選択できます。

ヒートパイプ式ヒートシンク

低温起動型(コールドスタート対応)ヒートパイプ式ヒートシンク

  • 従来は、0℃以下の環境下での起動に制約が多く、代替フロンなどを使用していました。水ヒートパイプに非凝縮圧ガスを封止することで低温起動をスムーズに行えるようになりました。
  • 特に屋外環境下でのご使用に適します。

低温起動型
ヒートパイプ式ヒートシンク

自然空冷用縦型ヒートパイプ式ヒートシンク

  • フィンを斜めに取り付けることで自然空冷能力が向上しています。

自然空冷用縦型
ヒートパイプ式ヒートシンク

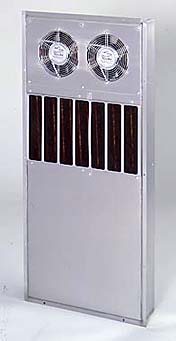

密閉筐体用熱交換器

  • 密閉型制御盤用のヒートパイプ式エアクーラーです。オイルミストなどで汚れた環境に置かれる自動旋盤などの密閉型制御盤の内部発熱を放熱し、正常温度に保ちます。

密閉筐体用熱交換器

オイル冷却器

  • 工作機械なども油圧作動油の冷却用ヒートパイプ式オイルクーラーです。強制対流方式により油温の上昇が少なく、油温が安定します。

オイル冷却器


その他の応用製品

宇宙用ヒートパイプ

  • 若田氏が回収したSFU(Space Flyer Unit)の実験炉には、当社のフレキシブルヒートパイプが採用されています。フレキシブルヒートパイプは、太陽電池用半導体材料を製造する実験炉の排熱を宇宙空間へ熱輸送するのに使用されます。
材質
作動液 純水
寸法 外径16mm 管長560mm
ウィック 100メッシュ 3層
熱輸送量 120ワット

コールドプレート用ヒートパイプ

フレキシブルヒートパイプ

廃熱回収用ヒートパイプ

  • HEAPEX-GA
    廃熱回収用のヒートパイプ式ガスエアヒーターです。エネルギーの多くは大気中に排出されていますが、ヒーペックスGAはエネルギーを効率良く回収します。

  • HEAPEX-GL
    バイラーなどの廃熱回収用ヒートパイプ式ガス-液熱交換器です。排ガスの性状によっては発生する、結露による硫酸腐食の問題を解決した、小型・軽量な給水予熱器です
