床暖房パネル「ほのぼのシリーズ」
ヘルシー＆クリーン床暖房！！
木質フローリング専用として開発したほのぼのシリーズのベストセラー。
輻射熱でソフトに快適暖房。銅管と均熱アルミ箔で高い伝熱性。
戸建住宅から集合住宅まで対応した豊富なバリエーション。
施工が簡単で確実。安全で静か、しかもクリーン。
木質フローリング専用として開発したほのぼのシリーズのベストセラー。
輻射熱でソフトに快適暖房。銅管と均熱アルミ箔で高い伝熱性。
戸建住宅から集合住宅まで対応した豊富なバリエーション。
施工が簡単で確実。安全で静か、しかもクリーン。
■特 長
(1)施工が容易で信頼性アップ
パネルのベースがベニヤ合板のため、釘打ちによる施工が可能です。
また、パネル表面も合板のため、従来の木質フローリング施工と同様に接着剤を使った床工事が行えます。
(2)すぐれた性能を発揮
パネルの放熱性、均熱性を高めるため、パネル表面材の下にアルミ箔を全面に敷き詰めました。このため、断熱性が高い木質フロアで も快適な床暖房が楽しめます。
(3)軽くて強いパネルです
パネルの厚さは12mmの超薄型。標準パネル一枚当り10kgと軽量なため、施工作業が楽で能率もアップします。また、ベースにベニヤ合板を使用しているため、十分な強度と耐久性があります。
(4)豊富な種類
4種類の形状を揃えていますので、居間やキッチンはもちろん、狭い部屋にも対応出来ます。
(1)施工が容易で信頼性アップ
パネルのベースがベニヤ合板のため、釘打ちによる施工が可能です。
また、パネル表面も合板のため、従来の木質フローリング施工と同様に接着剤を使った床工事が行えます。
(2)すぐれた性能を発揮
パネルの放熱性、均熱性を高めるため、パネル表面材の下にアルミ箔を全面に敷き詰めました。このため、断熱性が高い木質フロアで も快適な床暖房が楽しめます。
(3)軽くて強いパネルです
パネルの厚さは12mmの超薄型。標準パネル一枚当り10kgと軽量なため、施工作業が楽で能率もアップします。また、ベースにベニヤ合板を使用しているため、十分な強度と耐久性があります。
(4)豊富な種類
4種類の形状を揃えていますので、居間やキッチンはもちろん、狭い部屋にも対応出来ます。
画像説明文
画像説明文
画像説明文

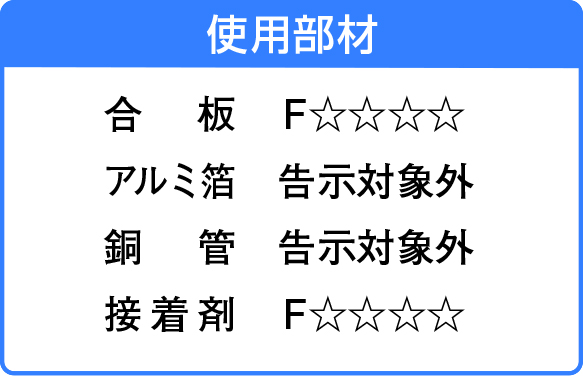

●パネル本体には、環境汚染物質をほぼ放散しない最高級の合板を、また配管には、耐食性・抗菌性に優れた銅管をしています。
■仕様
| 形式 | SYP-31S | SYP-31 | SYP-31H |
SYP-31L | SYP-31Q | SYP-33D |
| 標準仕様 | ||||||
| 外形寸法（㎜） | 1,700×850 | 1,700×850 | 850×850 | 1,700×425 | 850×425 | 1,700×650 |
| 有効放熱面積（㎡） | 1.445 | 1.445 | 0.723 | 0.723 | 0.361 | 1.105 |
| 重量（㎏/枚） | 10 | 10 | 5 | 5 | 2.5 | 8 |
| 最大組合せ枚数（枚/系統） | 直列 6 | 直列 6 | 直列12 | 直列12 | 直列24 | 直列 7 |
| 標準流量（ℓ/分） | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| 保有水量（ℓ/枚） | 0.6 | 0.6 | 0.3 | 0.3 | 0.15 | 0.5 |
| 配管口径（㎜） | φ9.52 | φ9.52 | φ9.52 | φ9.52 | φ9.52 | φ9.52 |
| 梱包単位 | 1 | 2 | 1 | 1 | 1 | 1 |

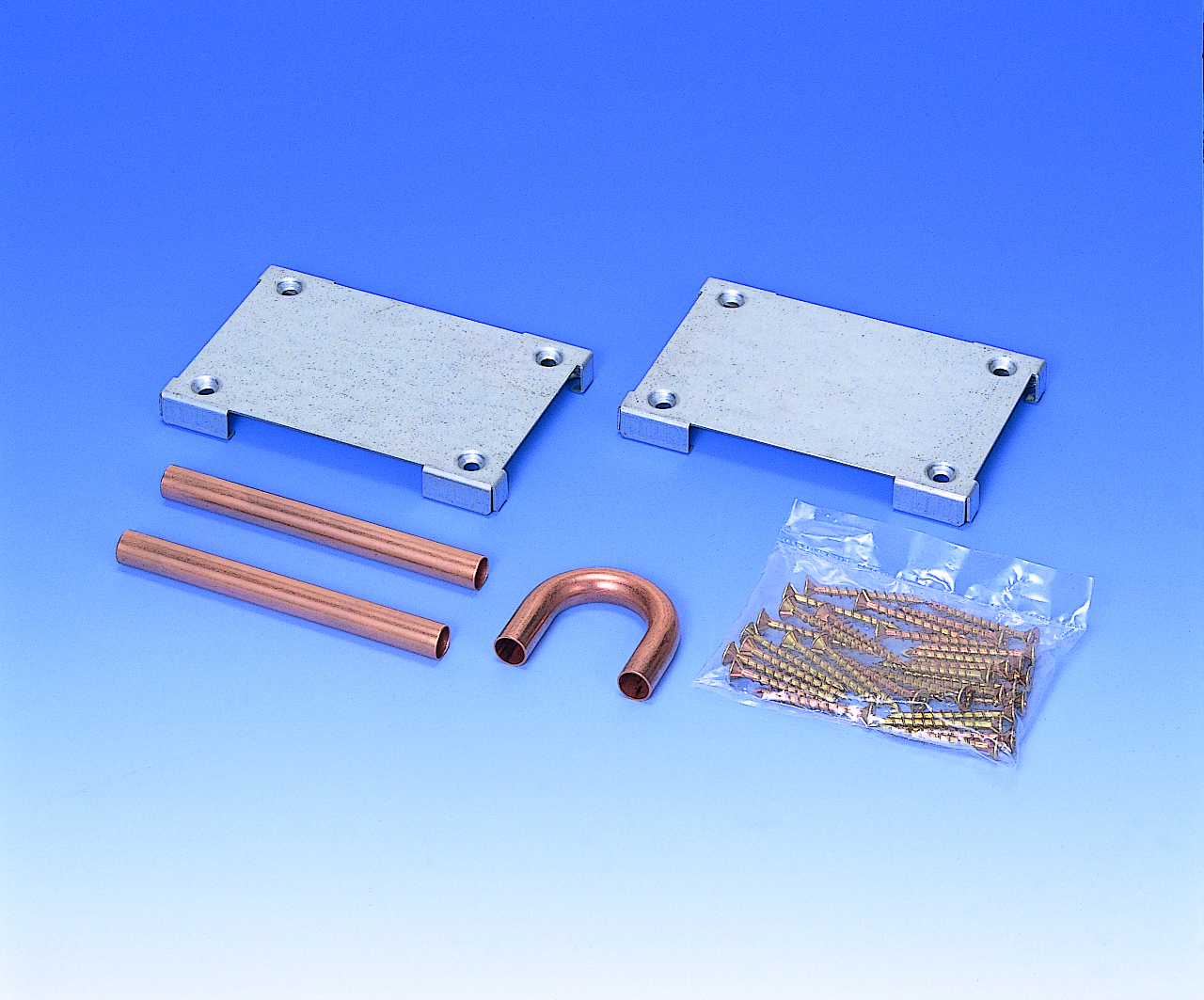

| 付属品 | ||||||
| カバー（P/梱包） | 2 | 4 | 2 | 2 | 2 | 2 |
| ジョイント管S（P/梱包） | 2 | 4 | 2 | 2 | 2 | 1 |
| ジョイント管U（P/梱包） | - | 1 | - | - | - | 1 |
| パネル固定ネジ（P/梱包） | 28 | 56 | 19 | 22 | 16 | 30 |

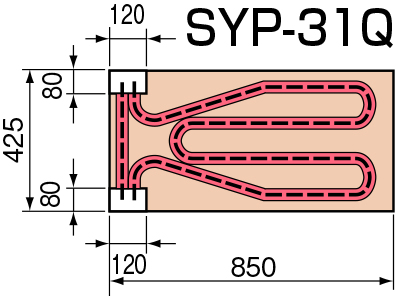

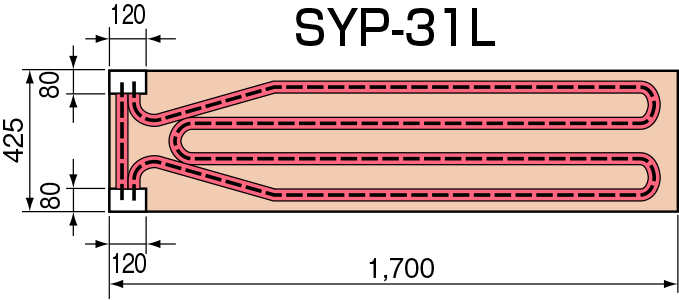

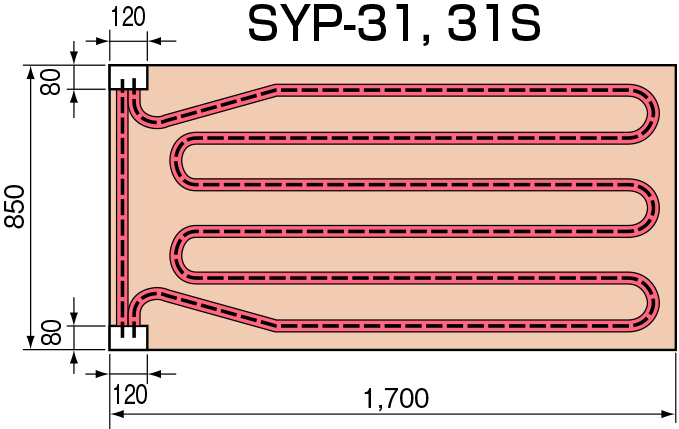

形状
ご使用上の注意事項
●木質フロア材は床暖房用の厚みが12㎜以上で、フローリングメーカーのご推奨するものをご使用ください。
●木質フロア材を床暖房パネルにクギ打ちする場合、床暖房パネル上面の赤色マーキング部は銅管が埋設されていますので、絶対にクギ打ちしないでください。
●温水温度はなるべく低くしてご使用ください。（40～50℃が適当です）
●床暖房パネルは根太への直接固定を避け、付属品の固定ネジで荒床上に固定してください。[注]荒床の厚さは12㎜以上としてください。
●床下の断熱は暖房効果を高めるため、必ず行ってください。断熱材の厚みは最低限でグラスウール50㎜相当以上としてください。（寒冷地では100㎜相当以上）
● ピアノ、冷蔵庫などの重量物を置く場合は、直接置かずに受け板を使用してください。
●木質フロア材を床暖房パネルにクギ打ちする場合、床暖房パネル上面の赤色マーキング部は銅管が埋設されていますので、絶対にクギ打ちしないでください。
●温水温度はなるべく低くしてご使用ください。（40～50℃が適当です）
●床暖房パネルは根太への直接固定を避け、付属品の固定ネジで荒床上に固定してください。[注]荒床の厚さは12㎜以上としてください。
●床下の断熱は暖房効果を高めるため、必ず行ってください。断熱材の厚みは最低限でグラスウール50㎜相当以上としてください。（寒冷地では100㎜相当以上）
● ピアノ、冷蔵庫などの重量物を置く場合は、直接置かずに受け板を使用してください。
安全に関するご注意
●床暖房は床表面温度30℃以下でご使用ください。高温で長時間、体の同じ部位が床面に接触し続けると、低温やけどを起こすことがあります。
●床暖房パネルの設計・施工ならびに使用上の注意点につきましては、「床暖房パネル技術資料」、「取付け説明書」をよくお読みください。
●ご不明な点は、設計・施工前に弊社までお問い合わせください。
●床暖房パネルの設計・施工ならびに使用上の注意点につきましては、「床暖房パネル技術資料」、「取付け説明書」をよくお読みください。
●ご不明な点は、設計・施工前に弊社までお問い合わせください。
